製品情報

フロアヒンジ

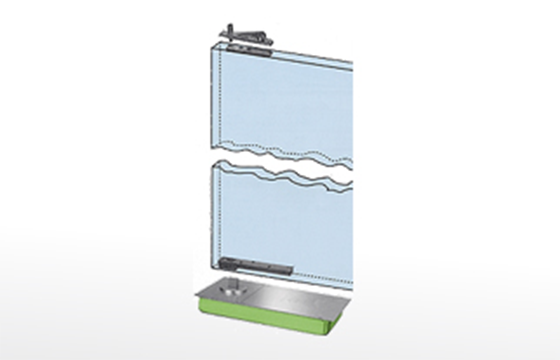

一般ドア用
中心吊自由開き/中心吊一方開き
中心吊自由開き/中心吊一方開き
開閉様式 呼称品番 適用ドア仕様 備 考
ストップ付き ストップなし 巾mm以下×高さmm以下 質量kg以下
中心吊
自由開き
SH-30 H-30 950×2,100 120 2016年4月より廃 番取替用本体のみ
受注生産
SH-40 H-40 1,050×2,400 185
ST-81 T-81 900×2,100 100
ST-82 T-82 950×2,150 130
ST-83 T-83 1,050×2,250 185
ST-32 T-32 950×2,100 120
ST-33 T-33 1,050×2,100 160
1001S 1001 900×2,100 70 2018年3月31日を以て廃 番取替本体のみ
受注生産
※開き角度は内外110°になります
1002S 1002 950×2,100 100
1003S 1003 1,050×2,200 120
ST-1001 T-1001 900×2,100 70 新製品
ST-1002 T-1002 950×2,100 100
ST-1003 T-1003 1,050×2,200 120
D-21 21 800×1,800 70
D-22 22 950×2,100 110
ST-210 T-210 800×1,800 55
ST-220 T-220 900×2,100 80
701S 701 800×1,800 50 受注生産品
702S 702 900×2,100 70
ST-8400 T-8400 1,050×2,400 200
ST-8500 T-8500 1,200×2,400 250
ST-8600 T-8600 1,500×2,700 280
ST-8700 T-8700 1,800×2,700 320
ST-8800 T-8800 1,800×3,500 350
D-520N 520N 900×2,100 50 オーバーヘッド
ドアクローザ
中心吊
一方開き
ST-325 T-325 950×2,100 120
ST-335 T-335 1,050×2,100 160
1051S 1051 900×2,100 70 2018年3月31日を以て廃 番取替本体のみ
受注生産
※開き角度は片側105°になります
1052S 1052 950×2,100 100
1053S 1053 1,050×2,200 120
ST-1051 T-1051 900×2,100 70 新製品
ST-1052 T-1052 950×2,100 100
ST-1053 T-1053 1,050×2,200 120
一般ドア用
持出吊一方開き
持出吊一方開き
開閉様式 呼称品番 適用ドア仕様 備 考
ストップ付き ストップなし 巾mm以下×高さmm以下 質量kg以下
持出吊
一方開き
542K 950×2,100 70 ストップ付・なし
兼用型
543K 1,050×2,200 110
544K 1,200×2,300 150
545K 1,600×2,400 185
542KU 950×2,100 70 本体遊動型
ストップ付・なし
兼用型
543KU 1,050×2,200 110
W542K 950×2,100 70 木枠・木ドア用
ストップ付・なし
兼用型
W543K 1,050×2,200 110 枠・木ドア用
ストップ付・なし
兼用型
SS542K 950×2,100 70 ステンレス框ドア用
ストップ付・なし
兼用型
SS543K 1,050×2,200 110
SS544K 1,200×2.300 150
SS545K 1,600×2,400 185

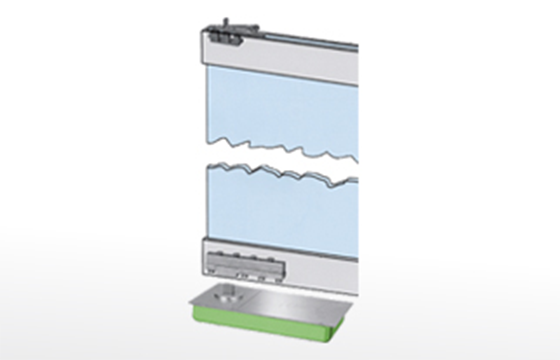

強化ガラスドア用
中心吊自由開き/中心吊一方開き
中心吊自由開き/中心吊一方開き
開閉様式 呼称品番 適用ドア仕様 備 考
ストップ付き ストップなし 巾mm以下×高さmm以下
中心吊自由開き
中心吊一方開き
SH-130 H-130 914×2,134 2016年4月より
廃 番
取替用本体のみ
受注生産
SH-140 H-140 1,067×2,438
ST-181 T-181 762×2,134
ST-182 T-182 914×2,134
ST-183 T-183 1,067×2,134
ST-132 T-132 914×2,134
ST-133 T-133 1,067×2,134
ST-1325 T-1325 914×2,134 中心吊一方開き用
ST-1335 T-1335 1,067×2,134
D-122 122 762×2,134
1001SG 1001G 762×2,134 2018年3月31日を以て廃 番取替本体のみ
受注生産
※開き角度は内外110°になります
1002SG 1002G 914×2,134
1003SG 1003G 1,067×2,134
ST-1001G T-1001G 762×2,134 新製品
ST-1002G T-1002G 914×2,134
ST-1003G T-1003G 1,067×2,134
ST-8400G T-8400G 1,067×2,134
ST-8500G T-8500G 1,219×2,438
ST-8600G T-8600G 1,400×2,700
持出吊 一方開き 1543K 914×2,134 ストップ付・なし兼用型
1544K 1,067×2,134
防水仕様 一般ドア用
中心吊自由開き/中心吊一方開き
防水仕様一般ドア用 中心吊自由開き/中心吊一方開き
開閉様式 形式 適用ドア寸法
巾×高さ(mm)以下
ドア重量(kg)以下 備考
ストップ付き ストップなし
中心吊 ST-81 WP T-81 WP 900×2,100 100
ST-82 WP T-82 WP 950×2,150 130
ST-83 WP T-83 WP 1,050×2,250 185
ST-210 WP T-210 WP 800×1,800 55
ST-220 WP T-220 WP 900×2,100 80
ST-1001 WP T-1001 WP 900×2,100 70
ST-1002 WP T-1002 WP 950×2,100 100
ST-1003 WP T-1003 WP 1,050×2,200 120
ST-8400 WP T-8400 WP 1,050×2,400 200
ST-8500 WP T-8500 WP 1,200×2,400 250
ST-8600 WP T-8600 WP 1,500×2,700 280
ST-8700 WP T-8700 WP 1,800×2,700 320
ST-8800 WP T-8800 WP 1,800×3,500 350
防水仕様 一般ドア用
持出吊一方開き
防水仕様 一般ドア用 持出吊一方開き
開閉様式 形式 適用ドア寸法
巾×高さ(mm)以下
ドア重量(kg)以下 備考
持出吊 542K WP 950×2,100 70
543K WP 1,050×2,200 110
544K WP 1,050×2,200 150
545K WP 1,600×2,400 185
防水仕様 強化ガラスドア用
中心吊自由開き/中心吊一方開き
防水仕様 強化ガラスドア用 中心吊自由開き/中心吊一方開き
開閉様式 形式 適用ドア寸法
巾×高さ(mm)以下
備考
中心吊 ST-181 WP T-181 WP 762×2,134
ST-182 WP T-182 WP 914×2,134
ST-183 WP T-183 WP 1,067×2,134
ST-1001G WP T-1001G WP 762×2,134
ST-1002G WP T-1002G WP 914×2,134
ST-1003G WP T-1003G WP 1,067×2,134
ST-8400G WP T-8400G WP 1,067×2,134
ST-8500G WP T-8500G WP 1,219×2,438
ST-8600G WP T-8600G WP 1,400×2,700
持出吊一方開き 1543KWP 914×2,134
1544KWP 1,067×2,134
フロアヒンジ
特殊仕様/関連商品

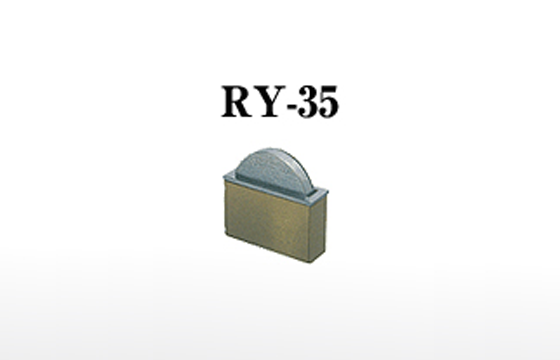

RY-35
商品名 呼称番号
石納りプレート AU型/BU型 AU/BU
ジュータン納りプレート J
防滴タイプ WT
通線式トップピボット EC-45NE-1~E-4EU-ⅠEU-Ⅱ,EU-ⅣES-4
逆付用トップピボット 逆付No.1逆付No.2
U型トップピボット U-Ⅱ,U-Ⅳ
回転式ストッパー 横型 RY-35
