スライドクローザ

スライドクローザ
スライドクローザ
(油圧形)

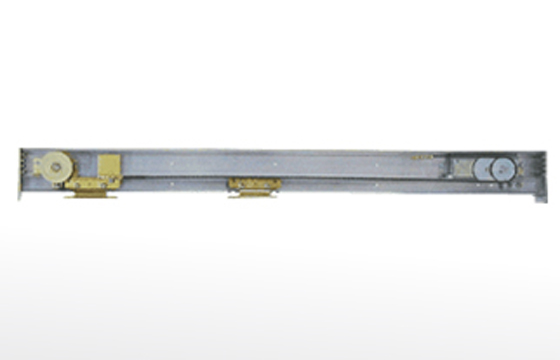

スライドクローザ(油圧形)
SCA型
  取付種別 型 式 ドア巾×高さ
(mm)以下
ドア質量
(kg)以下
ドアストローク
(mm)以下
初動開き力
N(kg f)
浴室仕様型式
一般扉 フラットバー取付形 SCF-20 1,400×2,200 20 1,400 13.7(1.4) SCF-20-BA
SCF-30 30 17.6(1.8) SCF-30-BA
SCF-50 50 21.6(2.2) SCF-50-BA
SCF-80 80 27.4(2.8) SCF-80-BA
SCF-80U 2,000×2,200 100 2,000 34.3(3.5) SCF-80U-BA
SCF-120 2,000×2,500 120 2,000 37.2(3.8)
SCF-200 200 44.1(4.5)
SCF-200U 2,400×2,500 250 2.400 53.9(5.5)
後付形(カバー付) SCA-20 1,400×2,200 20 1,400 13.7(1.4) SCA-20-BA
SCA-30 30 17.6(1.8) SCA-30-BA
SCA-50 50 21.6(2.2) SCA-50-BA
SCA-80 80 27.4(2.8) SCA-80-BA
SCA-80U 2,000×2,200 100 2,000 34.3(3.5)
サッシ内蔵形 SCB-30 1,400×2,200 30 1,400 17.6(1.8) SCB-30-BA
SCB-50 50 21.6(2.2) SCB-50-BA
SCB-80 80 27.4(2.8) SCB-80-BA
引分連動扉 フラットバー取付形 SCF-50D 1,200×2,200 25×2 1,200 24.5(2.5) SCF-50D-BA
SCF-80D 40×2 32.3(3.3) SCF-80D-BA
後付形(カバー付) SCA-50D 25×2 24.5(2.5) SCA-50D-BA
SCA-80D 40×2 32.3(3.3) SCA-80D-BA
サッシ内蔵形 SCB-50D 25×2 24.5(2.5) SCB-50D-BA
SCB-80D 40×2 32.3(3.3) SCB-80D-BA
防火扉 フラットバー取付形 SCF-50F 1,400×2,200 50 1,200 21.6(2.2)
SCF-80F 80 27.4(2.8)
SCF-80UF 2,000×2,200 100 2,000 34.3(3.5)
SCF-120F 2,000×2,500 120 2,000 37.2(3.8)
SCF-200F 200 44.1(4.5)
SCF-200UF 2,400×2,500 250 2,400 53.9(5.5)
二重扉 フラットバー取付形 SCF-30N-2S 800×2,200 15×2 1,500 19.6(2.0)
SCF-50N-2S 25×2 23.5(2.4)
SCF-80N-2S 1,000×2,200 40×2 1,900 31.4(3.2)
SCF-80UN-2S 50×2 36.3(3.7)
SCF-120N-2S 1,200×2,500 60×2 2,300 41.2(4.2)
SCF-200N-2S 1,400×2,500 80×2 2,700 47.0(4.8)
SCF-200UN-2S 95×2 57.8(5.9)
後付形(カバー付) SCA-30N-2S 800×2,200 15×2 1,500 19.6(2.0)
SCA-50N-2S 25×2 23.5(2.4)
SCA-80N-2S 1,000×2,200 40×2 1,900 31.4(3.2)
SCA-80UN-2S 50×2 36.3(3.7)

注:全機種、手動開閉もあります。

スライドクローザ
ソフトクローザ
(傾斜形)

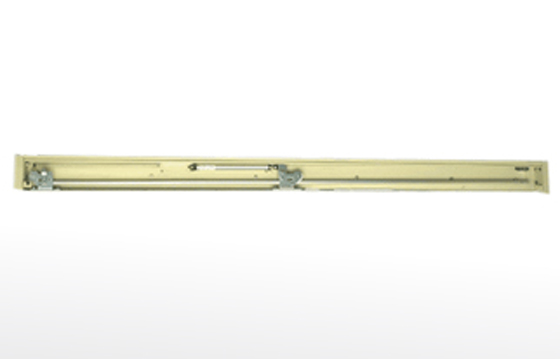

ソフトクローザ(傾斜形)
SC80型
名 称 仕 様
型 式 SC80
適用扉巾 820~1,400mm
適用扉質量 35~80kg
開放力
(扉質量50kgの場合)
0~100mm 5.9N (0.6kg f)
100mm~ 6.9N (0.7kg f)
閉扉駆動方式 レール傾斜形
閉扉制動方式 エアクッション

※フリーストップ機能付もあります。(オプション)
(任意の位置で扉をストップさせることができます。)
