CT-3 エンボスキャリアテープ
CT-3 エンボスキャリアテープ
成形機
| 成形機 56mm 仕様 | |
|---|---|
| 一般仕様 | |
| テープ幅 | MAX56mm(※MAX72mm) |
| 製品高さ | MAX12mm(成形品形状により異なります) |
| ダイセット取付面積 | 250mm(送り方向)×270mm 金型面積 200mm(送り方向)×125mm |
| 電源容量 | 3相 200V,4.65kW(※6.2kW) 単相 100V,0.2kW |
| エア源 | 清浄な乾燥空気 エア圧 5Kgf/cm2以上 500NL/min |
| 冷却水 | 金型,遮へい板用冷却水用配管接続口付(配管は客先殿) |
| 機械寸法 | 約2250mm(長さ)×720mm(奥行)×1580mm(高さ) |
| プレス部 | |
| 能力 | 3ton |
| ストローク | 30mm |
| ストローク数 | 30～100SPM(成形材料、成型品形状により異なります) |
| 駆動モータ | AC2.2kW×4P(インバータ制御) 200V,50/60Hz |
| モータ回転数 | 630～2100rpm |
| 製品ノックアウト | エアシリンダ |
| ノックアウトストローク | 30mm |
| パンチ抜きかす排出 | バキューム |
| テープ送り | |
| 駆動 | エアフィーダ |
| 送り量 | 80mm |
| 送り方向 | 操作盤に対して 左→右 |
| 原反繰り出し部 | |
| 繰り出し | モータ 単相 100V,50/60Hz |
| リール径 | φ500mm |
| ヒータ部 | |
| ヒータ | 遠赤外線ヒータ |
| ヒータ容量 | 500W×4個(※8個) |
CT-3 エンボスキャリアテープ

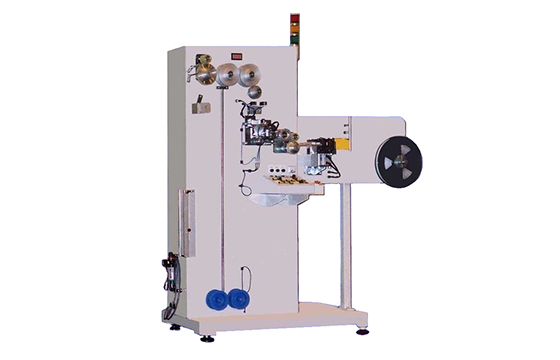

巻取機
| 巻取り 56mm 仕様 | |
|---|---|
| 一般仕様 | |
| 電源容量 | 単相 100V,0.25kW(成形機より配線) |
| エア源 | 清浄な乾燥空気 エア圧 5Kgf/cm2以上 |
| 機械寸法 | 約1750mm(長さ)×650mm(奥行)×1800mm(高さ) (巻取りリールは除く) |
| 装置仕様 | |
| テープ幅 | 8mm,12mm,16mm,24mm,32mm,44mm,56mm (※60mm,72mm)対応 |
| 送りピッチ | 4mm |
| 使用リール | MAXφ600mm |
| 駆動 ピンチロール |
モータ |
| 駆動 巻取り |
スピードコントロールモータ |
| リール交換時のストック量 | 約4m |
| 異常検出 | ピッチ不良(4mm ピッチ)検出 |
注）※印は72mm使用を示す。
