5軸制御マシニングセンタ
5軸制御マシニングセンタ

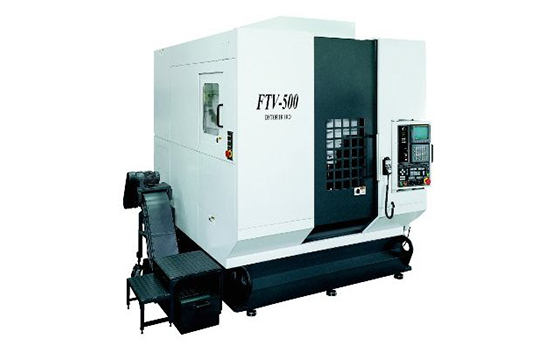

FTV-500i
コストパフォーマンス･作業性を追求した5軸マシニングセンタの普及機
- ワンチャッキングによる多面加工･高精度加工
- 大幅な工程集約の実現！
多品種･小ロット生産へのすみやかな対応
| FTV-500i | |
|---|---|
| 各軸移動量 X×Y×Z(mm) |
820×500×550 |
| Ｂ(deg) | -100 ～ 100 |
| Ｃ(deg) | 360 |
| テーブル 作業面の大きさ(mm) |
400×400 （対角Φ500） |
| 早送り速度 X×Y×Z(m/min) |
48×48×48 |
| Ｂ(min-1) | 15 |
| Ｃ(min-1) | 25 |
| 主軸回転速度(min-1) | 15000 |
| 主軸端 | BT40 |
| 主軸用電動機(kW) 30分定格／連続定格 |
15/11 |
| 工具収納本数 | 32 |
| 所要床面の大きさ(mm) | 3430×3350 |
| 機械質量(kg) | 11000 |
| 制御装置 | FANUC 31i- |
